廃棄物トロンメルスクリーン

SINOLION MACHINERY は、中国で最も専門的な都市固形廃棄物選別プラントのメーカーおよびサプライヤーの 1 つです。ここで当社の工場から耐久性のある都市固形廃棄物選別プラントを販売しておりますので、お気軽にご購入ください。すべての機械は高品質で競争力のある価格です。



製品概要



廃棄物トロンメル スクリーンでは、傾斜軸を中心に回転する穴のあいた円筒ドラムを使用して、不均一な固体材料をサイズ分けして分離します。ドラムに供給された材料は、内部のスパイラルまたはリフターによって持ち上げられ、転がり、シリンダーの長さ方向に移動するにつれて滝のように流れます。サイズ未満の粒子はメッシュの開口部から落下しますが、サイズを超える材料はドラムの端から連続的に排出されます。過酷な廃棄物処理プラントでの継続的な分別のために構築されています。-




  • 家庭用ゴミスクリーニング処理装置
    家庭用ゴミスクリーニング処理装置

    家庭ごみ分別機は、低消費電力、低エネルギー消費、バレル内のセルフクリーニング装置、スクリーンの穴が塞がれにくい、小さなスペース占有、低投資コスト、安​​定した信頼性の高い操作、優れたスクリーニング、大出力、シンプルなプロセスレイアウト。 インストールとメンテナンスが簡単で、操作も簡単です。
    お問い合わせに追加

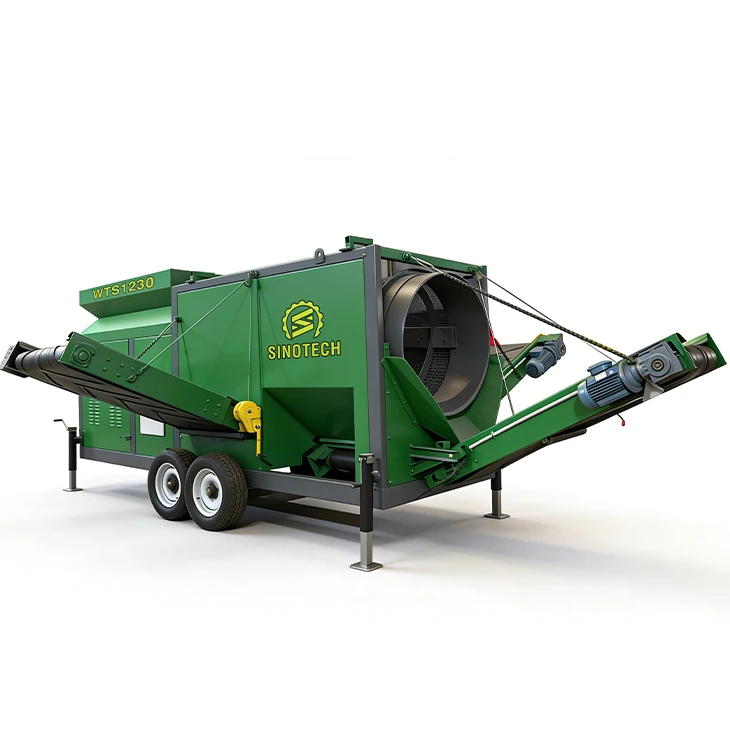

  • 都市固形廃棄物トロンメルスクリーン
    都市固形廃棄物トロンメルスクリーン

    都市固形廃棄物トロンメル
    お問い合わせに追加
  • 砂利選別機
    砂利選別機

    WTS1022 砂利選別機は、骨材、表土、有機材料を高効率で選別できるように設計されています。- 15 ~ 40 m3/h の処理能力を備えたこのコンパクトなトロンメル スクリーンは、非常に可動性の高い設置面積を維持しながら、優れた分離性能を実現します。. . 革新的な折りたたみ式排出コンベア システムを装備した WTS1022
    お問い合わせに追加
  • 建設廃棄物のリサイクル画面
    建設廃棄物のリサイクル画面

    リサイクル建設廃棄物スクリーンは、シンプルで信頼性の高い構造、スムーズな操作、良好なシール性能、汚染なし、非常に小さい騒音、比較的細かい分類、大規模な選別割合、非常に高い生産性、選別の精度が高く、故障率が非常に低く、メンテナンスが便利であるという利点があります。
    お問い合わせに追加
  • 廃棄物分別トロンメルスクリーン
    廃棄物分別トロンメルスクリーン

    都市固形廃棄物 (MSW) は、都市によって時期によって異なります。 一般に、都市固形廃棄物、建設廃棄物、一般産業固形廃棄物、有害固形廃棄物などに分類されます。したがって、廃棄物選別トロンメルスクリーンは、廃棄物処理に非常に適したツールです。
    お問い合わせに追加
  • 自動MSW選別装置
    自動MSW選別装置

    回転ふるい材料はドラム内に供給され、回転によって持ち上げられ、落下するにつれて曝気される。この動作は、ドラムの長さに沿って各回転で繰り返されます。より細かい材料はスクリーンの開口部を通過し、大きな材料はドラムの背面にある最終的な出口に向かって転がります。
    お問い合わせに追加
  • 都市固形廃棄物選別プラント
    都市固形廃棄物選別プラント

    都市固形廃棄物(MSW)は、さまざまな時期に異なる都市で異なります。一般的に、それは、地方自治体の世帯の廃棄物、建設廃棄物、通常の産業用固形廃棄物、および危険な固形廃棄物などで構成されています。
    お問い合わせに追加

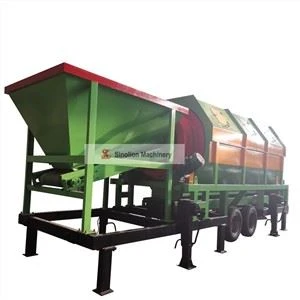

  • 固形廃棄物選別装置
    固形廃棄物選別装置

    ゴミの構成要素は複雑で、多様化と地域化。ゴミは人間の健康、長い劣化プロセスに有害であり、大気、水源、土壌を引き起こします。
    お問い合わせに追加
  • MSW廃棄物分別トロンメルマシン
    MSW廃棄物分別トロンメルマシン

    家庭ごみ分別機は、低消費電力、低エネルギー消費、バレル内のセルフクリーニング装置、スクリーン穴の塞がれにくい、小さなスペース占有、低投資コスト、安​​定した信頼性の高い操作、優れたスクリーニング、大出力、シンプルなプロセスレイアウト。 インストールとメンテナンスが簡単で、操作も簡単です。
    お問い合わせに追加
  • 家庭ごみトロンメルスクリーン
    家庭ごみトロンメルスクリーン

    家庭ごみ選別機は、家庭ごみの総合処理ラインの重要な設備です。 当社が設計・製造したドラムふるい機シリーズの装置は、強力な選別能力、高コストパフォーマンス、強力な作業条件適応性、便利なスクリーンプレート交換、およびメンテナンスの容易さという利点があります。
    お問い合わせに追加
  • ごみ処理装置
    ごみ処理装置

    鄭州シノリオンの生産設備の助けを借りて、非常に長い耐用年数にわたって限られた価値と高水準を提供するコストパフォーマンスの高いリサイクルシステムを確実に手に入れることができます。
    お問い合わせに追加
  • 土壌岩分離器
    土壌岩分離器

    Zhengzhou Sinolionの生産機器の助けを借りて、非常に長いサービス寿命にわたって限られた価値と高い基準を提供する価値のあるリサイクルシステムを確実に取得することができます。
    お問い合わせに追加
トップページ 12345 最後の 1/5

Municipal Solid Waste Trommel Screen



動作原理

供給材料は回転ドラムの高い端部に入ります。内部の螺旋状フライティングが、制御された保持時間で材料を前方に導きます。重力と連続的な回転により凝集した材料が粉砕され、細かい粒子がふるい分け表面に露出します。メッシュパネルはプラスチック、大きな石、木材などの特大の汚染物質を保持しますが、開口部のサイズに一致する画分は下流の選別のために下にあるベルトコンベアに落ちます。



主な特長

頑丈な構造フレーム:-重い構造用鋼管 (Q355B 高張力炭素鋼-) から製造されており、不均一なペイロード衝撃によるねじれに耐えるため、機械加工前に応力が緩和されています。-


四輪フリクション ドライブ システム:ポリウレタンまたは硬化鋼リムを備えた鍛造合金鋼トラニオン ホイールを使用し、シャフトに取り付けられた遊星ギアボックスと頑丈な産業用モーターによって駆動されます。{0}{1}


モジュラースクリーンメッシュパネル:織られた高炭素ばね鋼-、穴あき耐摩耗性鋼板-、または迅速な交換のために内部の鋼リブにボルトで固定されたモジュール式ポリウレタン パネルが用意されています。


密閉型防塵・臭気封じ込め:供給点と排出点にゴム製のスカートを備えた完全に密閉された板金ハウジング。標準の集塵ポート フランジ (直径 200 mm) が装備されています。


調整可能なドラムの傾き:機械式ジャッキボルトまたはシムを使用すると、ドラムの傾斜角を 3 度から 7 度の間で現場で調整し、材料の保持時間を調整できます。



アプリケーション



都市固形廃棄物 (MSW) の分別

ウィンドローイング後または容器堆肥化後の成熟した堆肥から、特大の有機ゴミ、プラスチック、石を分離する。{0}}

建設および解体 (C&D) 廃棄物

土、土、細骨材からコンクリート瓦礫、レンガ片、木材を削り取ります。

高強度

-光学式選別ラインまたは磁気分離ラインの前に、生の家庭廃棄物を事前にトロメリングして湿った有機微粒子を取り除きます。

木材廃棄物とバイオマス

ボイラー燃料やマルチ製造用に、細断された木片、樹皮、生ごみを粒子サイズごとに分類します。



トロンメル構成

パラメータ

仕様範囲

工業規格

ドラム直径

1200mm~3000mm

一般廃棄物/堆肥の場合は 1800 mm または 2200 mm

ドラムの長さ

3000mm~9000mm

6000mmの標準スクリーニングゾーン

スループット容量

30立方メートル/時~250立方メートル/時

含水量と嵩密度に依存

駆動力

11kW~55kW

-耐久性の高い産業用 IP55 / IE3 モーター

回転速度

8 RPM ~ 22 RPM

可変周波数ドライブ (VFD) 制御



スクリーニングとドライブのオプション



01


ドライブ構成

チェーン-および-ドライブ、センターシャフト-ダイレクトドライブ、または四輪外部トラニオン摩擦ドライブ-。トラニオンドライブは、シャフトの疲労故障を排除するために重量物 MSW 用途向けに選択されています。


02


メッシュの種類

研磨骨材および重度のC&D用途向けのパンチングプレート。高いオープンエリアの精密スクリーニング用の織金メッシュ。-衝撃に強い湿式堆肥化用のポリウレタン張力パネル。-


03


洗浄機構

オプションのブラシまたはカウンターウェイト付きノッカーバー アセンブリ。-ドラムの外側の上に取り付けて、高水分の有機廃棄物を処理する際の目詰まりやペギングを防ぎます。-

Recycling Construction Waste Screen manufacturers



製造と品質管理


プレートの切断と圧延



CNC プラズマ/レーザー切断による正確な穴穿孔パターン。 3 ロール プレート ベンディング マシンは、真の円筒同心性 (半径方向の振れ許容値 2 mm 未満) を保証します。

溶接規格



すべての構造溶接および耐圧溶接は、認定された構造溶接工によってフラックス入りアーク溶接(FCAW)を使用して行われ、続いて臨界応力接合部に対して超音波(UT)または磁粒子(MT)試験が行われます。-

表面処理とコーティング

Sa 2.5 標準までブラスト洗浄し、亜鉛を豊富に含むエポキシバリアコート (80 マイクロメートル) で下塗りし、2 成分ポリウレタン トップコート (乾燥膜厚 120 マイクロメートル) で仕上げました。-

工場受け入れテスト (FAT)

4-時間の無負荷機械運転テストにより、ベアリングの温度上昇(周囲温度より摂氏40度未満)、騒音レベルの放射(1メートルで85 dB(A)未満)、および駆動電流の安定性を検証します。



最終的な解決策

単一の連続バレル内の内部多段階スクリーニング ゾーン (例: 前半 20 mm 開口部、後半 50 mm 開口部) の統合。-

可燃性粉塵または埋め立てガス環境を処理するプラント向けの防爆電気制御パネル。-

ホイールローダーのバケット幅に合わせた統合型フィード ホッパーと可変速度ベルト フィーダー。{0}





よくある質問



Q: 湿った堆肥や粘土質の重い土壌がスクリーン メッシュを目隠ししないようにするにはどうすればよいですか?{0}

A: フレックス アクション特性を備えたポリウレタン モジュラー パネルは、外部のカウンターウェイト付きスチール ノッカー バーまたはナイロン ブラシ アセンブリと組み合わせて、回転中に開口部に挟まった材料を継続的に取り除きます。{0}}

Q: ドラムシェルとスクリーンパネルの標準的な耐用年数はどれくらいですか?

A: 研磨性の高い C&D 用途に耐久性の高い耐摩耗性-耐摩耗性プレート(厚さ 10 mm)を使用すると、パネル交換までに 15,000 ~ 20,000 時間の稼働時間が得られます。自治体の堆肥工場における標準的な炭素鋼織メッシュの使用時間は、ガラスや石の含有量に応じて平均 4,000 ~ 8,000 時間です。

Q: 季節ごとの廃棄物の組成に合わせて回転速度を現場で調整できますか?{0}

A: すべてのトロンメルには、コントロール パネルに事前配線されたヘビーデューティ可変周波数ドライブ (VFD) と組み合わせられたインバータ-モータが搭載されており、オペレータはスクリーニング効率とスループットのバランスを取るためにドラム速度を 8 ~ 22 RPM の間で調整できます。{1}

Q: トラニオン輪支持システムにはどのようなメンテナンスが必要ですか?

A: トラニオン ベアリングでは、高温-複合グリス-を使用して、250 運転時間ごとに定期的にグリースをパージする必要があります。駆動タイヤと車輪の走行面は、不均一な摩耗パターンや位置ずれがないか半年に一度検査する必要があります。{4}}

Q: 振動による変位を防ぐためにトロンメルはどのように固定されていますか?{0}}

A: この機械は、ケミカル アンカー ボルト(M24 以上)を介して鉄筋コンクリート基礎に直接ボルト締めするように設計された剛性の重いプレートのサブフレームに取り付けられており、周囲の構造物への動的荷重の伝達を排除します。{0}

Q: 正確な技術提案と価格見積もりを作成するにはどのような情報が必要ですか?

A: ターゲット材料のかさ密度(kg/立方メートル)、含水率、必要な時間当たり処理量(立方メートル/時間またはトン/時間)、希望するカットポイント分離サイズ、メイン制御ロジック内の下流搬送装置の統合要件を提出します。{0}

Zhengzhou Sinolion Machinery Co., Ltd. は、高品質の製品と競争力のある価格が特徴で、中国有数の都市固形廃棄物選別プラントのメーカーおよびサプライヤーの 1 つとしてよく知られています。-都市固形廃棄物選別プラントを販売する場合は、当社の工場から詳細情報を入手することを歓迎します。
